ケーブルテスター使用方法
ケーブルテスター(CT-01)は、オーディオケーブルやDCケーブルの通電状態を確認することができる製品です。
手順通りに使用しても正常に動作しない場合は、トラブルシューティングにお進み下さい。
確認手順
ケーブルテスターに、確認対象ケーブルの両端プラグを刺します。 ※パッチケーブルの場合は「TS」に、DCケーブル の場合は「DC」に刺します。
左側面にあるスライド式電源ボタンをONにします。
ランプの点灯パターンから、通電状態を確認します。各点灯パターンについては以下を確認してください。
各ランプについて
TIPランプ：TIPが通電している場合に点灯。(ソルダーレスの場合、ケーブル芯線とプラグ内部の針が正しく通電している場合に点灯。)
SLEEVEランプ：SLEEVEが通電している場合に点灯。(ソルダーレスの場合、ケーブル網線とプラグネジが正しく通電している場合に点灯。)
SHORTランプ：TIPとSLEEVEが短絡(ショート)している
正常な点灯パターン
POWERランプ、TIPランプ、SLEEVEランプのみ点灯している場合、ケーブルは正常に通電しています。
SHORTランプが点灯している場合
POWERランプ、SHORTランプが点灯している場合、ショートしています。
対象ケーブルを使用すると危険です。
お問い合わせからご連絡をお願い致します。

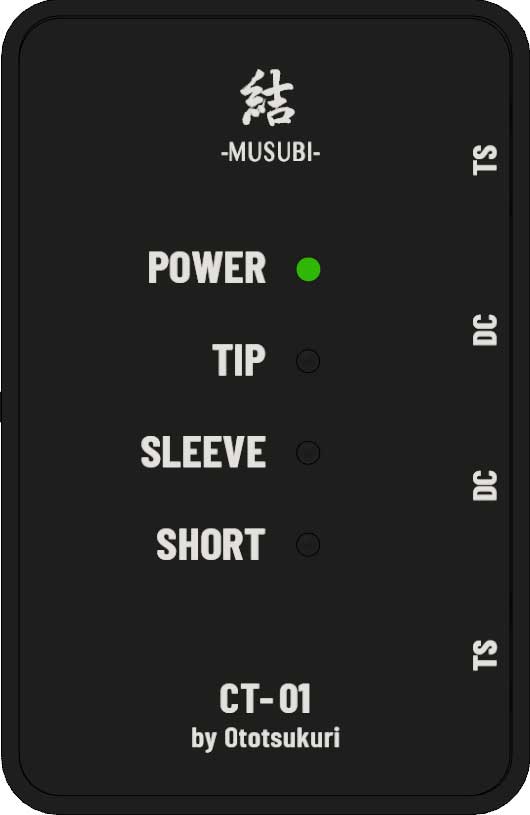

POWERランプのみ点灯している場合
TIPとSLEEVEが通電していません。ソルダーレスDCケーブル作成手順書をご確認の上、再度ケーブルを作成してください。
それでも解決しない場合は、お問い合わせからご連絡をお願い致します。
※ケーブルテスターにプラグが完全に刺さっていない場合、通電していてもTIP/SLEEVEが消灯する場合があります。プラグは完全に差し込んでください。
TIPランプが消灯している場合
TIPが通電していません。再度ケーブルを作成してください。
ソルダーレスケーブルを作成する上でのコツについては、こちらをご参考下さい。
※ケーブルテスターにプラグが完全に刺さっていない場合、通電していてもTIP/SLEEVEが消灯する場合があります。プラグは完全に差し込んでください。

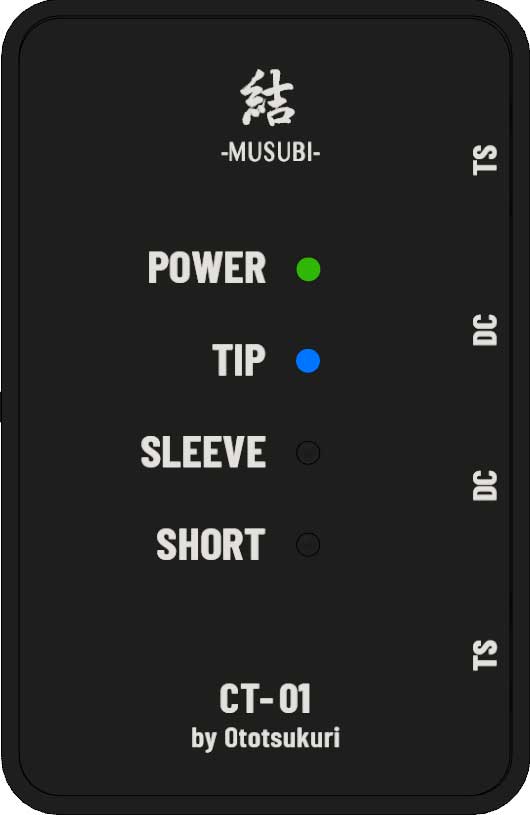

SLEEVEランプが消灯している場合
SLEEVEが通電していません。再度ケーブルを作成してください。
ソルダーレスケーブルを作成する上でのコツについては、こちらをご参考下さい。
※ケーブルテスターにプラグが完全に刺さっていない場合、通電していてもTIP/SLEEVEが消灯する場合があります。プラグは完全に差し込んでください。
POWERランプが消灯している場合
電池が切れているため、裏面の電池交換用の蓋を取り外し、電池を交換してください。
